2025-07-11
一、項目背景
首能光伏電站位于欽州市欽南區東場鎮，全年發電量可達9.6億KWH。為提升變電站及配電房的安全監控水平，計劃引入基于 PoE 交換機的高清視頻監控系統，實現對關鍵設備及場區的24小時無間斷視頻采集、數據傳輸
及大屏集中展示。
二、項目需求
1. 視頻監控覆蓋
在各主要變電站、配電房及重要線路通道部署高清網絡攝像機，通過PoE交換機供電（支持AF/AT）。
2. 大屏實時展示
所采集視頻需集中傳輸至本地監控中心，交換機要滿足視頻碼流的快速轉發，接入大屏顯示系統，實現多畫面輪詢與聚合展示。
3. 網絡可靠性
交換機需具備工業級穩定性，支持環網冗余協議，鏈路切換做到無感知，確保監控鏈路不間斷。
三、解決方案
1. 解決方案簡述
本方案選用工業級PoE交換機UT-6410GM-8GT2GSC-POE，為網絡高清攝像機提供供電與數據接入，通過千兆上行鏈路匯聚至核心交換機，再接入監控服務器和大屏顯示系統。
2. 方案網絡拓撲
宇泰科技通信解決方案應用拓撲圖
3.方案優勢
（1） PoE供電與視頻數據合一布線，降低施工成本，光口可訂做；
（2） 同時支持寬壓48VDC(46-57V),冗余輸入，支持反接保護；
（3） 工業級設計，支持-40℃至75℃寬溫運行；
（4） 支持UT-Ring/ERPS環網冗余，繼電器輸出告警功能；
（5） 多種管理方式：CLI/Web/SNMP，便于遠程維護。
四、應用效果

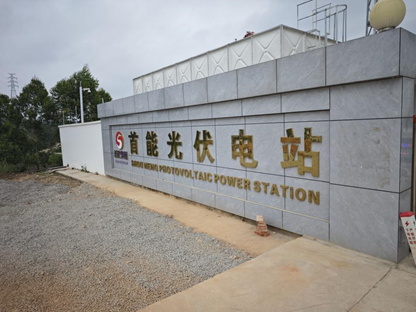

光伏站現場圖片

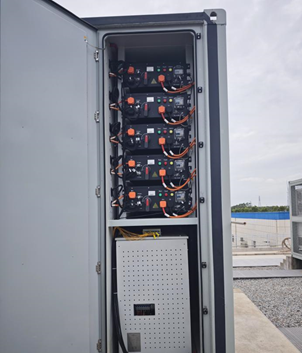

UT-6410GM-8GT2GSC-POE應用現場圖片

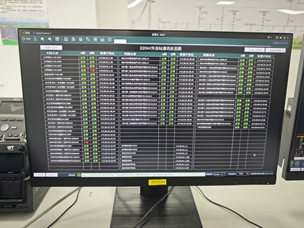

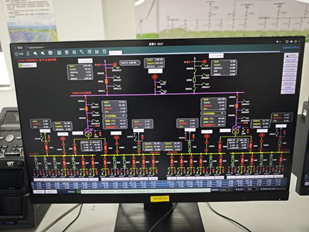

現場工作站圖片
五、相關產品介紹
UT-6410GM POE系列
網管型千兆工業以太網交換機
產品概述：
UT-6410GM POE系列網管型千兆工業以太網交換機支持8路10/100/1000Base-T以太網口(兼容IEEE802.3af/at(POE))以及2路1000Base-X光口。在交流電源不便使用或受其他因素限制時，每路POE端口可提供給相連設備（如監控攝像機、無線接入點和IP電話）最高30W的電源。
UT-6410GM POE系列以太網交換機具備高度靈活性，支持多種管理功能（CLI/Web等），可擴展主干網絡結構及以太網供電，并具有高抗電磁干擾能力，保證在惡劣的工業環境中保持穩定的工作，為工業自動化，智能交通，視頻監控等工業應用發揮更大的優勢。
2.功能特性：
● 支持8路POE管理功能；
● 支持快速以太網口和光口（支持ST/FC/SC/SFP接口類型）的多種不同組合；
● 支持IGMP Snooping過濾多播封包；
● 支持IEEE 802.1 Q VLAN便于簡易網絡規劃；
● 支持QoS(IEEE 802.1 p/1 Q）及TOS/DiffSe rv增加網絡穩定性；
● 支持STP/RSTP和MSTP網絡冗余及SNMPv1/ v2/v3， 確保網絡安全管理；
● 支持UT-Ring環網功能；
● 支持IEEE802.1x；
● 支持鏈路聚合，優化網絡帶寬；
● 支持訪問控制列表（ACL）增強靈活度及網絡管理安全性；
● 支持端口鏡像功能，便于在線調試；
● 支持端口限速、廣播風暴抑制、組播風暴抑制、 未知單播風暴抑制， 確保網絡穩定性；
● 支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能；
● 支持寬溫工作，工作溫度范圍為： -40-75℃。
