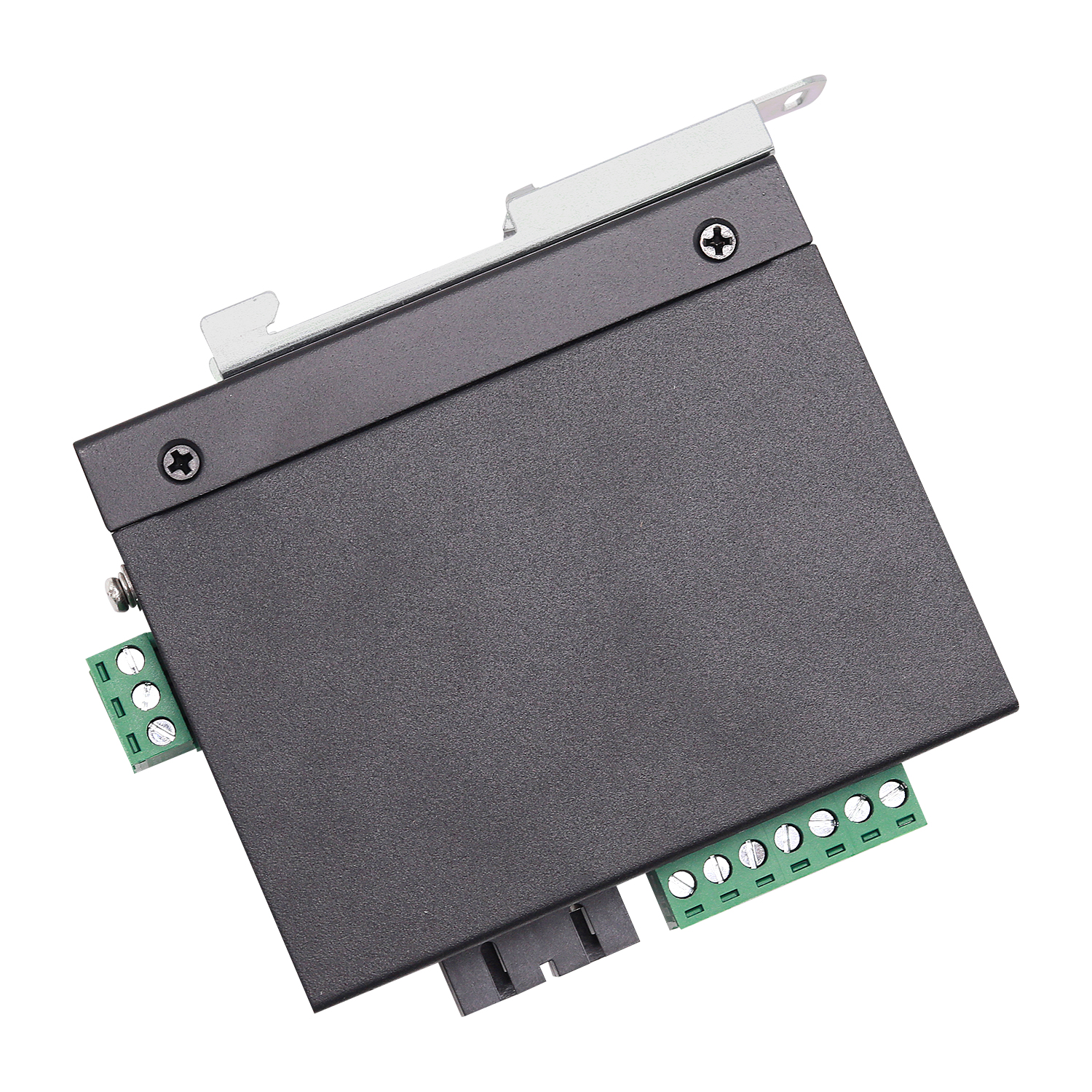

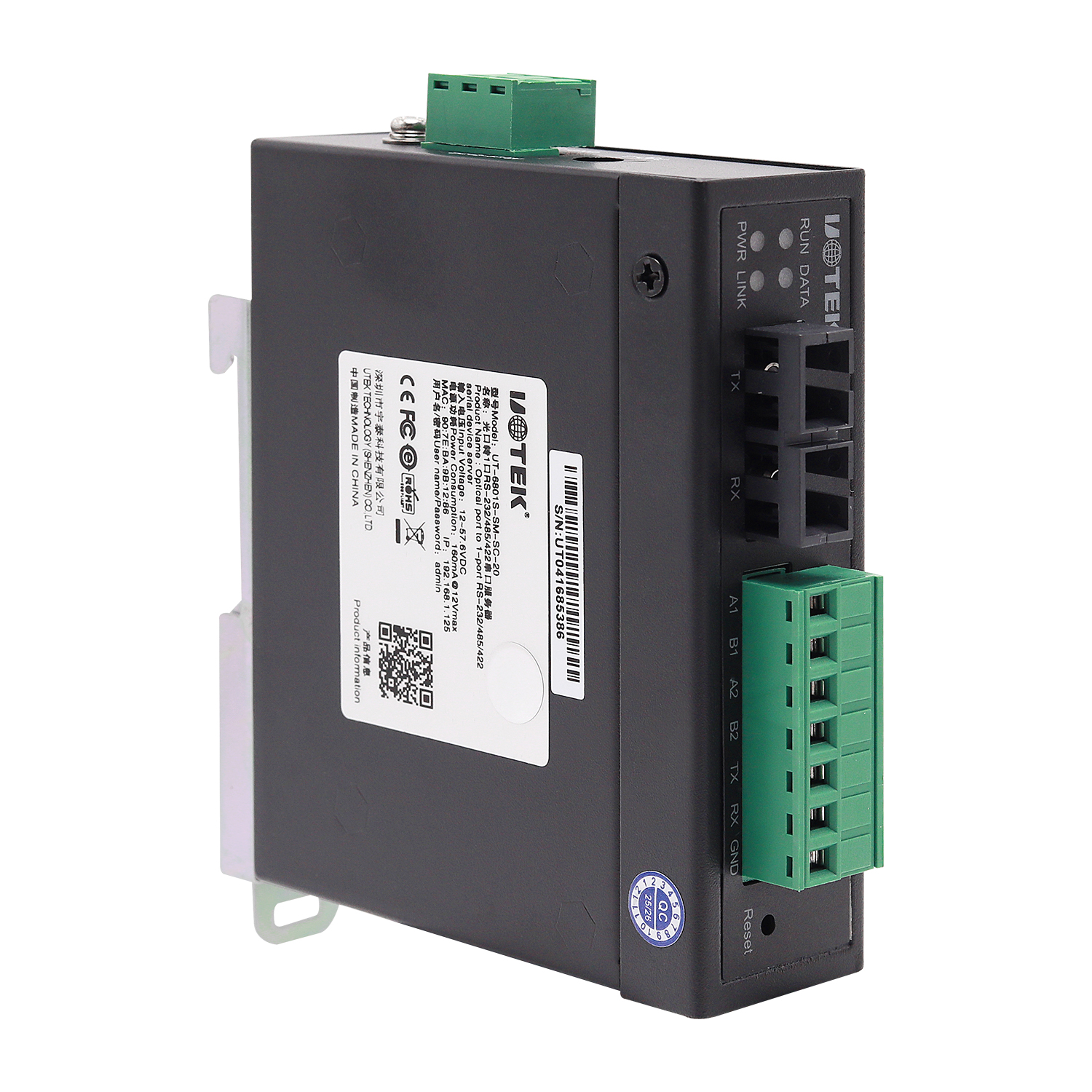

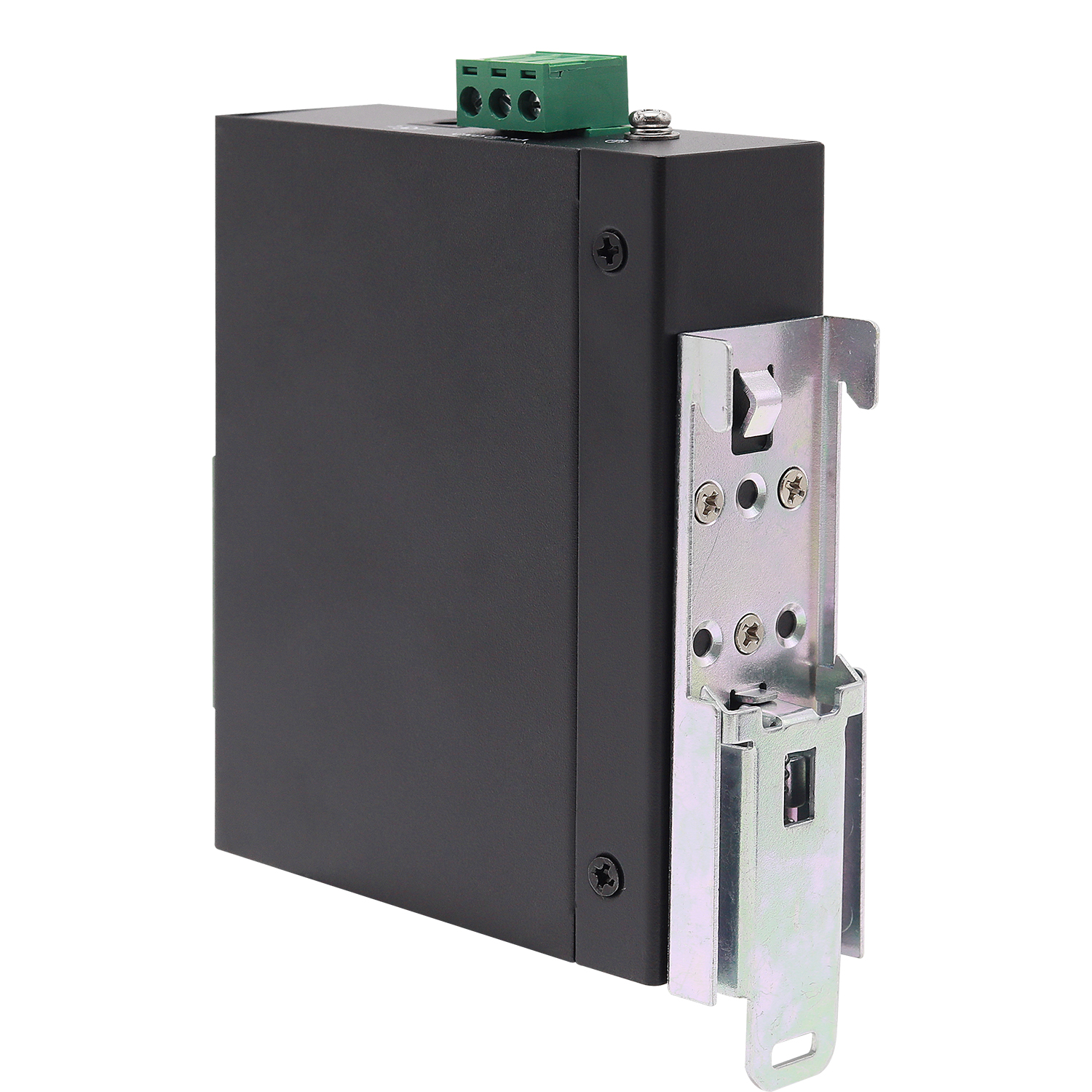

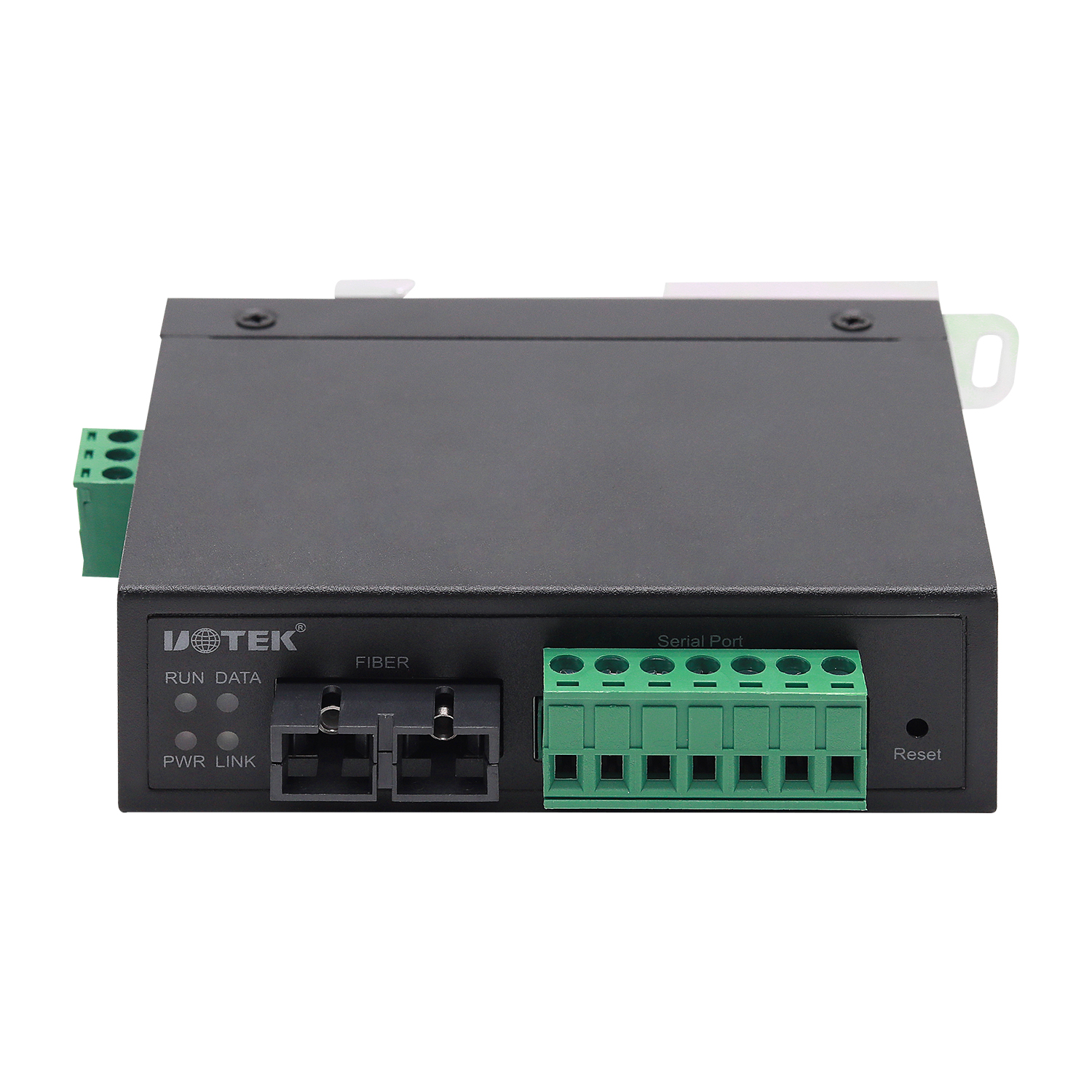

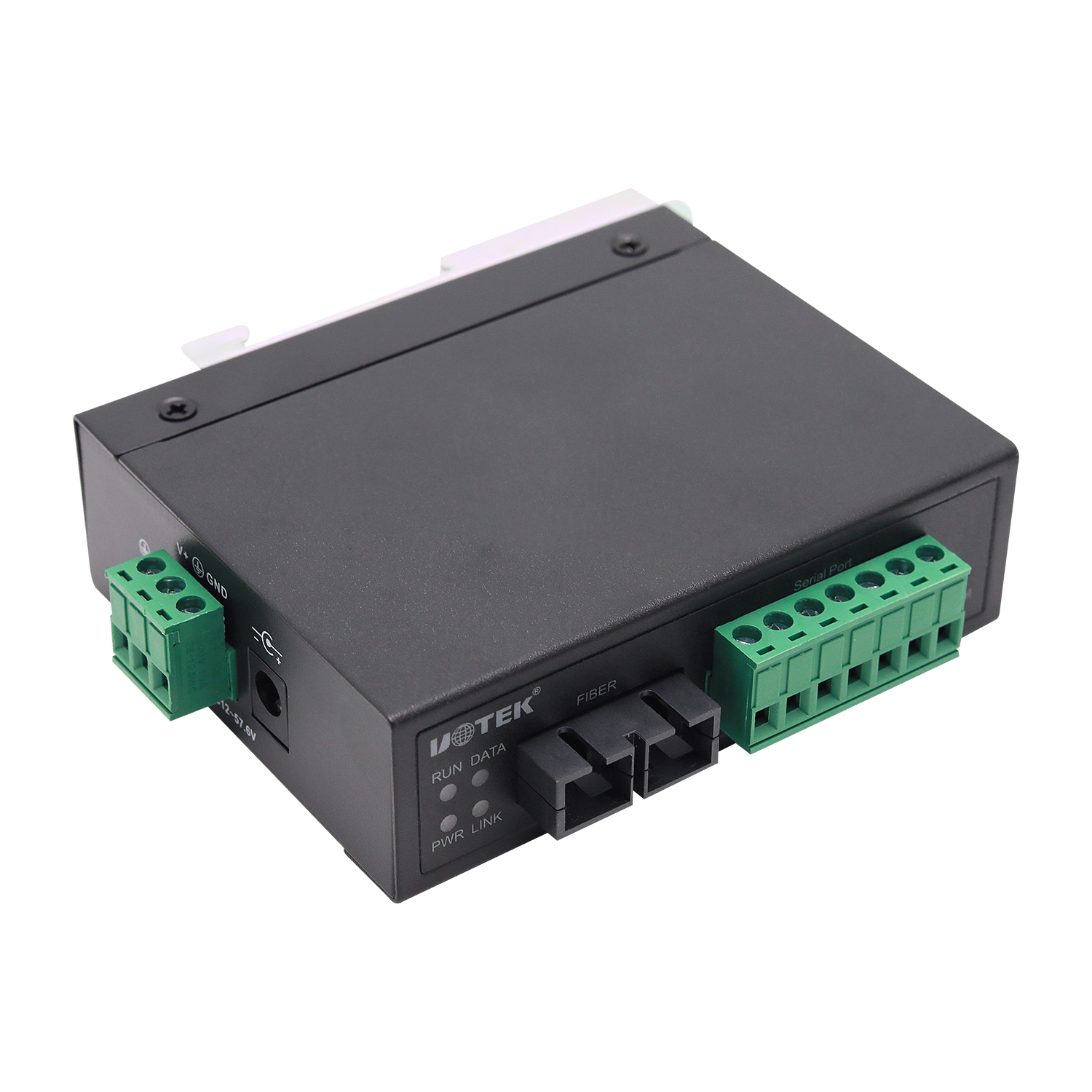

產品名稱：導軌式1口RS232/485/422 串口服務器 產品型號：UT-6801S-SM-SC-20 防護等級：IP30 工作溫度：-40~85°C 安裝方式：導軌式安裝
一、產品概述
UT-6801S-SM-SC-20支持串行終端到TCP/IP之間數據轉換，內部集成TCP/IP協議棧，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成ARP，IP，TCP，HTTP，ICMP，UDP等協議。所有程序提供中英文界面，有設置向導，易于操作。廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
二、功能特性
支持1路RS-232/485/422串口，實現遠程控制功能
支持1路10/100Base-T(x) 20KM單模光纖以太網SC接口
支持Reset 鍵恢復出廠設置
RS232串口提供3路信號，包括RXD, TXD, GND
RS485/RS422串口提供A1,B1,A2,B2
支持MCP、VCOM虛擬串口
支持串口±6KV防靜電保護，網口1.5KVAC隔離保護
支持心跳包、注冊包功能
支持Web固件升級
三、產品參數
| UT-6801S-SM-SC-20產品參數 | ||

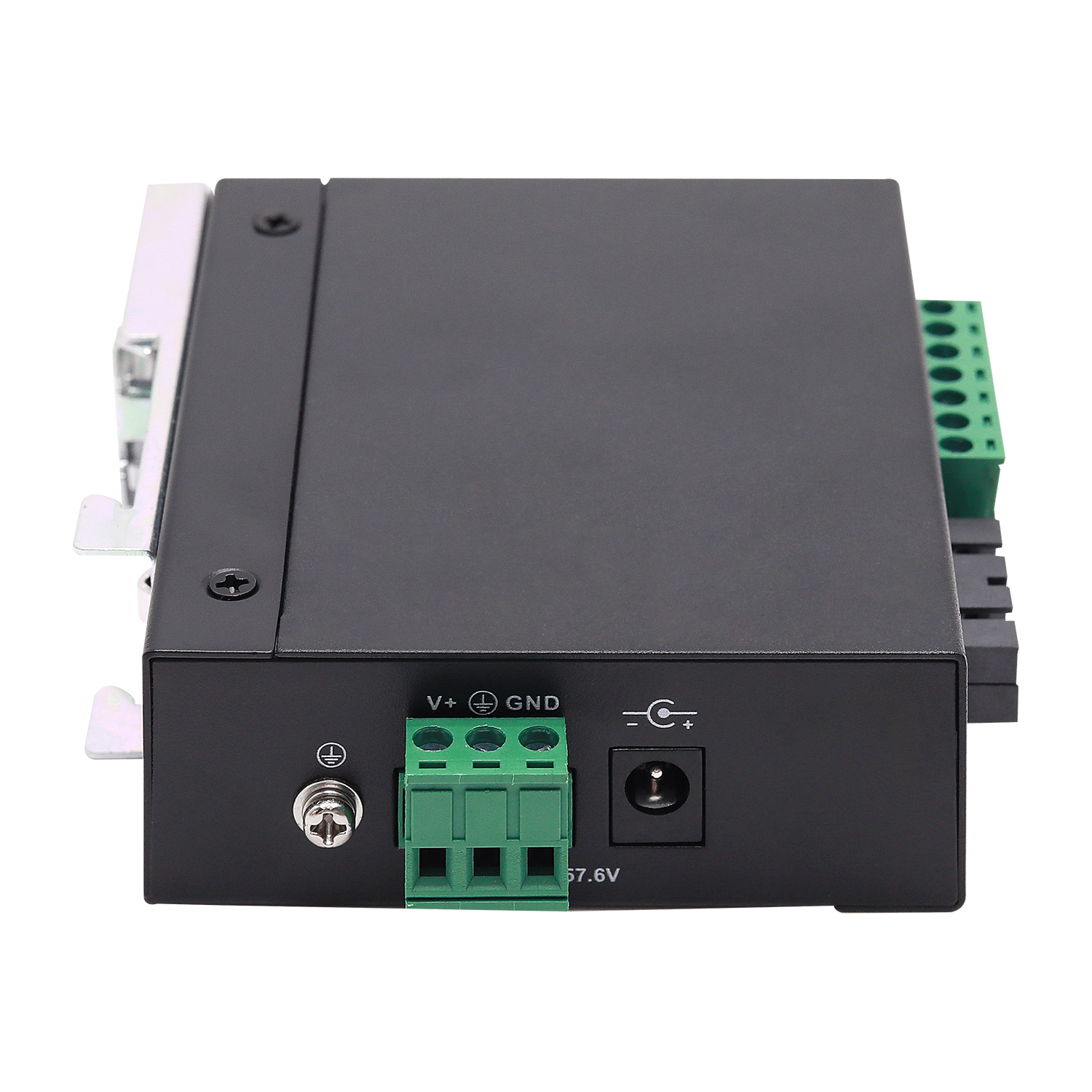

| 接口 | 電源接口 | 1×DC座子，1×3Pin 5.08端子，內置防反接 |
| 以太網接口 | 1×光纖接口，單模雙纖，傳輸距離20km | |
| 串行接口 | 1×7Pin 5.08端子 | |
| LED指示燈 | PWR電源燈，RUN運行燈,DATA串口燈 | |
| 按鍵 | 1個出廠復位按鍵RESET | |
| 電源需求 | 輸入電壓 | DC 12-48V |
| 功耗 | 最大輸入功耗 | 1.9W |
| 機械特性 | 外殼 | IP30防護等級 |
| 凈重 | 248g | |
| 安裝方式 | 導軌式安裝 | |
| 尺寸（長×寬×高） | 100 mm×80mm×30mm（不含安裝件） | |
| 傳輸距離 | RS-232 | 15m |
| RS-485/422 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS等協議 | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、Modbus TCP Client | |
| 串口參數 | 接口類型 | RS-232、RS-485、RS-422 |
| RS-485/422波特率 | 300-921600bps | |
| RS-232波特率 | 300-115200bps | |
| 校驗位 | None、Odd、Even、 | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32，FCC Part 15B Class A | |
| EMS | IEC61000-4-2 ESD 接觸6KV,空氣8KV IEC61000-4-3 RS 3V/m IEC61000-4-4 EFT 電源2KV,信號1KV IEC61000-4-5 Surge 電源2KV，信號2KV IEC61000-4-6 CS 3V/m | |

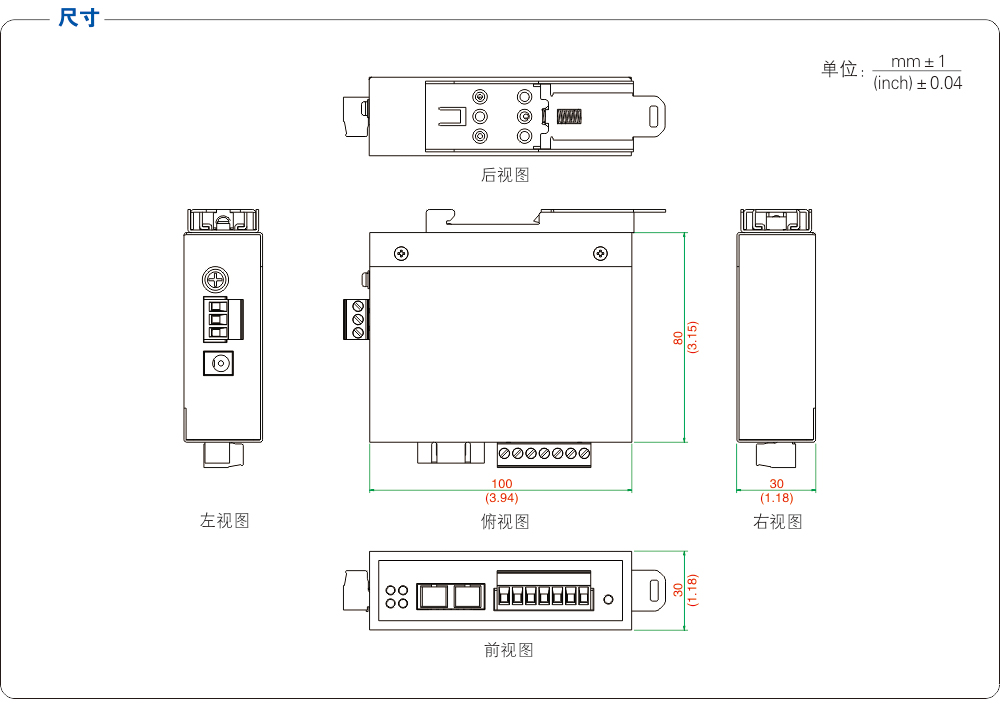

四、產品尺寸

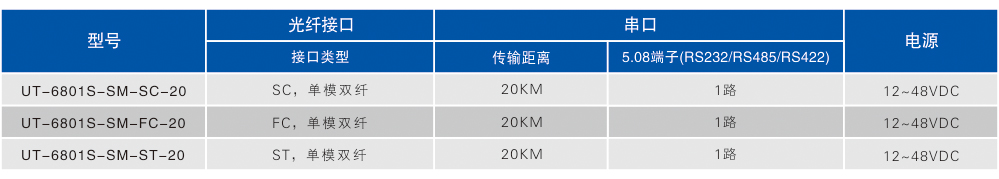

五、訂購信息
