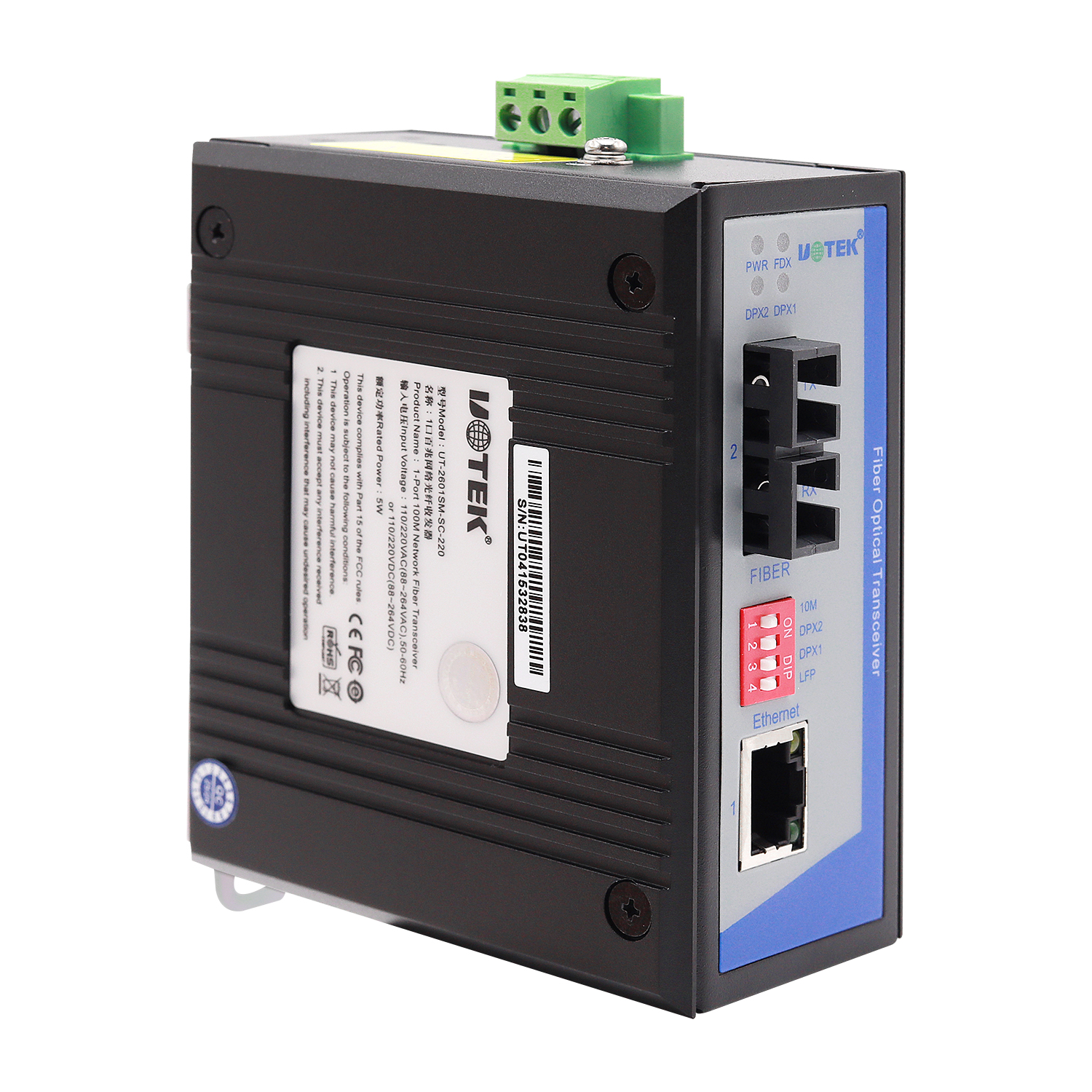

產品名稱：1口百兆網絡光纖收發器
產品型號：UT-2601-220系列
工作溫度：-40~85℃
防護等級：IP40
安裝方式：導軌式安裝或壁掛式安裝
產品概述：
UT-2601系列是百兆網絡光纖收發器，提供1路10/100Base-TX以太網口和1路100Base-FX光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。該系列產品支持-40~85℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸?shù)木嚯x極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。
產品特性：
采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
支持全雙工或半雙工模式，并帶有自動協商能力
10Mbps，100Mbps自動適應
網口支持全自動交叉識別
即插即用，方便使用
超寬工作溫度：-40℃～85℃
可靈活支持各種光纖接口（SC、ST、FC、SFP接口）
規格參數：
| 協議標準 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX | |
| 接口 | 光纖端口 | 1路100Base-FX端口(可選SC、ST、FC、SFP接口) |
| RJ45端口 | 1路10/100Base-TX端口，自動偵測，全/半雙工MDI/MDI-X自適應 | |
| 拔碼開關 | 10M/100M速率選擇開關，DPX2光口工作狀態選擇開關，DPX1電口工作狀態選擇開關，LFP光口和電口連接狀態檢測開關 | |
| LED指示燈 | PWR電源燈，F(xiàn)DX光纖指示燈，DPX2光口全/半雙工指示燈，DPX1電口全/半雙工指示燈，RJ網絡指示燈 | |
| 傳輸距離 | 超五類雙絞線 | 100m |
| 單模(光纖跳線) | 1310nm 20/40/60Km 1550nm 80/100/120Km | |
| 多模(光纖跳線) | 1310nm 2Km | |
| 交換性能 | 轉發速率 | 148810pps |
| 傳輸模式 | 直接轉發 | |
| MAC地址空間 | 1K | |
| 緩存空間 | 288Kb | |
| 最大幀長 | 9K | |

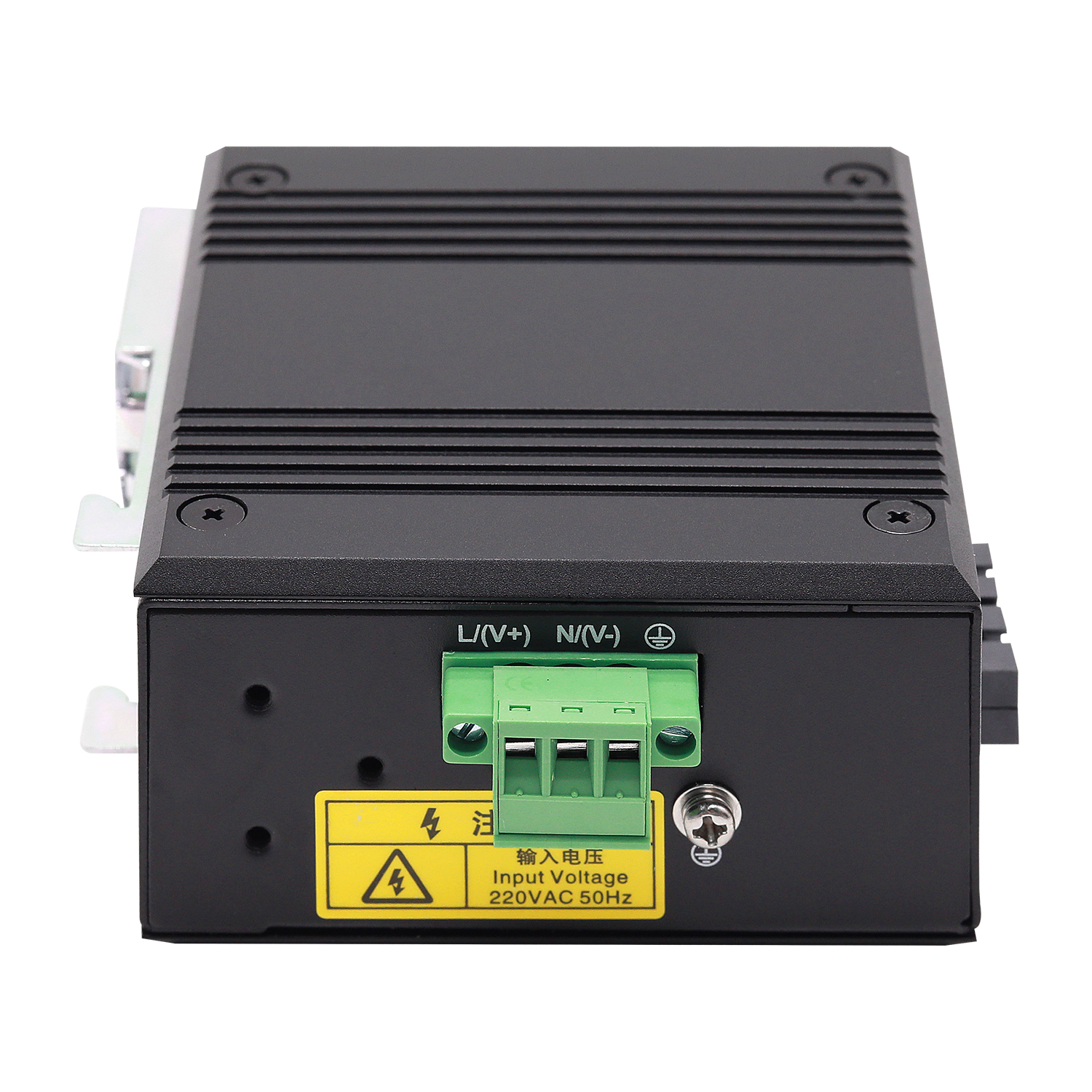

| 電源需求 | 輸入電壓 | 110/220V AC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) |
| 功耗 | 空載 | 3.2 W@220VAC |
| 滿負載 | 4.3 W@220VAC | |
| 接口端子 | 1個可插拔的3針接線端子 | |
| 機械特性 | 外殼 | IP40防護等級 |
| 重量 | 560g | |
| 安裝方式 | 導軌式安裝 | |
| 機械尺寸 | 100mm×85mm×47.2mm | |
| 包裝尺寸 | 190mmx182mmx65mm | |
| 工作環境 | 工作溫度 | -40℃~85℃ |
| 存儲溫度 | -40℃~85℃ | |
| 相對濕度 | 5~95% | |
| 行業標準 | EMI | FCC Part 15 Subpart B classA, EN55022 class A |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) | |
指標參數：
| 指標參數 | 100Base-X | ||||
| 多模 | 單模 | ||||
| 雙纖發射接收波長 | 1310 | 1310 | 1310 | 1550 | |
發送單纖 （T型號） | 發送波長nm | 1310 | 1310 | 1310 | 1490 |
| 接收波長nm | 1550 | 1550 | 1550 | 1550 | |
接收單纖 （R型號） | 發送波長nm | 1550 | 1550 | 1550 | 1550 |
| 接收波長nm | 1310 | 1310 | 1310 | 1490 | |
| 傳輸距離km | 2 | 20 | 40 | 80 | |
| 發射功率dBm | -15~-2 | -15~-2 | -5~0 | -5~0 | |
| 接收靈敏度dBm(≤) | -32 | -34 | -34 | -34 | |
| 光飽和度dBm | -3 | -3 | -3 | -3 | |
| 光損耗度dBm/km | 0.5 | 0.5 | 0.3 | 0.25 | |
| 電口數據收發速率 | 10/100Mbps | ||||
例如：UT-2601RSM-SC-40-220，其中-R-為接收單纖，-SM-為單模，-SC-光纖接口類型為SC頭，-40-傳輸公里數為40km

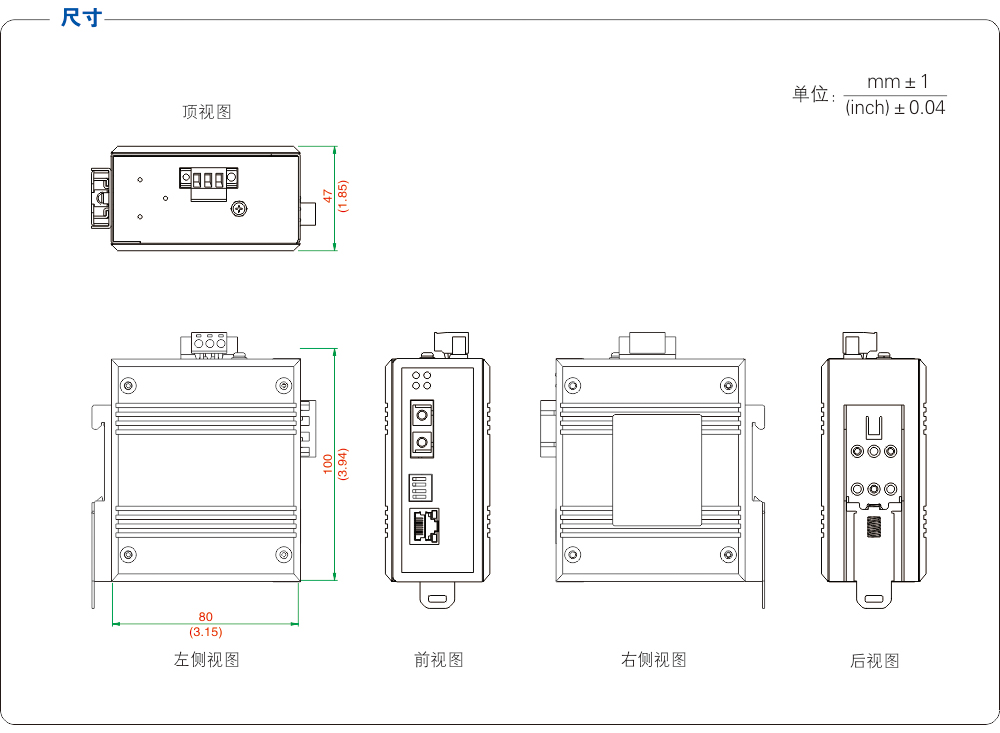

產品尺寸：

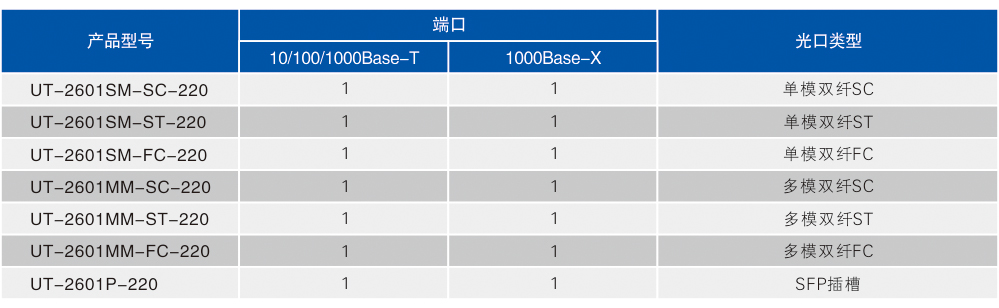

訂購信息：
備注：
1、以上產品的光口類型默認為SC接口，另可選ST/FC接口，更多配置可咨詢市場部。
2、產品的后綴“220“表示為電源110/220VAC/DC（88~264VAC/DC）輸入。
